[Azure] Terraform - AGW 구성 후 기존 VM 및 NSG 정책 추가

Terraform 코드를 사용하여 AGW 구성, 기존 VM 등록 및 NSG 정책 추가

• https://comengx.tistory.com/89 에서 구성한 내용에서 LB, LB 공인 IP 삭제 후 진행
• AGW 전용 SUBNET 생성 - azuredev-agw-subnet (사전 구성)
  • 기존 subnet을 같이 사용했더니, agw 구성이 진행되면서, 구성되어 있는 vm이 모두 삭제 됨.
  • terraform plan 진행 시 기존 리소스 삭제 안내가 있었는데,, 제대로 보지를 않음.;;;;
• 클라이언트 -> AGW 접속(공인 IP) -> VM 접속(사설 IP)
• 기존에 구성한 NSG에 HTTP 서비스 포트 추가
  • 정책 추가 시 기존에 등록 된 정책과 규칙 번호가 중복되지 않도록 확인 필요

---



디렉토리 구조



각 파일의 내용

• 메인 구성 - main.tf

terraform {
  required_providers {
    azurerm = {
      source = "hashicorp/azurerm"
      version = "4.4.0"
    }
  }
}

variable "subscription_id" {}
variable "client_id" {}
variable "client_secret" {}
variable "tenant_id" {}


provider "azurerm" {
  # Configuration options
  features {}

  subscription_id = var.subscription_id
  client_id       = var.client_id
  client_secret   = var.client_secret
  tenant_id       = var.tenant_id

}

# 기존 리소스 그룹 참조
data "azurerm_resource_group" "rg" {
  name = var.resource_group_name
}

# 네트워크 모듈 호출
module "network" {
  source              = "./modules/network"
  resource_group_name = data.azurerm_resource_group.rg.name
  location            = data.azurerm_resource_group.rg.location
  vnet_name           = var.vnet_name
  subnet_name         = var.subnet_name
}

# Application Gateway 모듈 호출
module "agw" {
  source              = "./modules/agw"
  resource_group_name = data.azurerm_resource_group.rg.name
  location            = data.azurerm_resource_group.rg.location
  subnet_id           = module.network.subnet_id
  backend_vm_ips      = var.backend_vm_ips
}

# 보안 모듈 호출
module "security" {
  source              = "./modules/security"
  resource_group_name = data.azurerm_resource_group.rg.name
  nsg_name            = var.nsg_name
  agw_public_ip       = module.agw.public_ip_address
}



• 변수 - variables.tf

variable "resource_group_name" {
  description = "기존 리소스 그룹의 이름"
  default     = "azuredev-rg"
}

variable "vnet_name" {
  description = "기존 VNET의 이름"
  default     = "azuredev-vnet"
}

variable "subnet_name" {
  description = "기존 서브넷의 이름"
  default     = "azuredev-agw-subnet"
}

variable "nsg_name" {
  description = "기존 NSG의 이름"
  default     = "azuredev-nsg"
}

variable "backend_vm_ips" {
  description = "백엔드 VM의 사설 IP 목록"
  type        = list(string)
  default     = ["10.0.101.4", "10.0.101.5", "10.0.101.6"]
}



• 출력 - outputs.tf

output "agw_public_ip" {
  description = "Application Gateway의 공용 IP 주소"
  value       = module.agw.public_ip_address
}

output "agw_backend_pool_ids" {
  description = "Application Gateway 백엔드 풀 ID"
  value       = module.agw.backend_pool_ids
}





• 네트워킹 모듈 - modules/network/main.tf

# 기존 VNET 참조
data "azurerm_virtual_network" "vnet" {
  name                = var.vnet_name
  resource_group_name = var.resource_group_name
}

# 기존 서브넷 참조
data "azurerm_subnet" "subnet" {
  name                 = var.subnet_name
  virtual_network_name = data.azurerm_virtual_network.vnet.name
  resource_group_name  = var.resource_group_name
}



• 네트워킹 모듈 변수 - modules/network/variables.tf

variable "resource_group_name" {
  description = "리소스 그룹 이름"
  type        = string
}

variable "location" {
  description = "Azure 지역"
  type        = string
}

variable "vnet_name" {
  description = "기존 VNET 이름"
  type        = string
}

variable "subnet_name" {
  description = "기존 서브넷 이름"
  type        = string
}



• 네트워킹 모듈 출력 - modules/networking/outputs.tf

output "subnet_id" {
  description = "AGW 서브넷 ID"
  value       = data.azurerm_subnet.subnet.id
}



• AGW 모듈 - modules/agw/main.tf

# AGW를 위한 공용 IP 생성
resource "azurerm_public_ip" "agw_pip" {
  name                = "agw-pip"
  resource_group_name = var.resource_group_name
  location            = var.location
  allocation_method   = "Static"
  sku                 = "Standard"
}

# Application Gateway 생성
resource "azurerm_application_gateway" "agw" {
  name                = "azuredev-agw"
  resource_group_name = var.resource_group_name
  location            = var.location

  sku {
    name     = "Standard_v2"
    tier     = "Standard_v2"
    capacity = 2
  }

  gateway_ip_configuration {
    name      = "my-gateway-ip-configuration"
    subnet_id = var.subnet_id
  }

  frontend_port {
    name = "http"
    port = 80
  }

  frontend_ip_configuration {
    name                 = "my-frontend-ip-configuration"
    public_ip_address_id = azurerm_public_ip.agw_pip.id
  }

  backend_address_pool {
    name         = "my-backend-pool"
    ip_addresses = var.backend_vm_ips
  }

  backend_http_settings {
    name                  = "http"
    cookie_based_affinity = "Disabled"
    port                  = 80
    protocol              = "Http"
  }

  http_listener {
    name                           = "http"
    frontend_ip_configuration_name = "my-frontend-ip-configuration"
    frontend_port_name             = "http"
    protocol                       = "Http"
  }

  request_routing_rule {
    name                       = "rule1"
    rule_type                  = "Basic"
    http_listener_name         = "http"
    backend_address_pool_name  = "my-backend-pool"
    backend_http_settings_name = "http"
    priority                   = 1
  }
}



• AGW 모듈 변수 - modules/agw/variables.tf

variable "resource_group_name" {
  description = "리소스 그룹 이름"
  type        = string
}

variable "location" {
  description = "Azure 지역"
  type        = string
}

variable "subnet_id" {
  description = "AGW 서브넷 ID"
  type        = string
}

variable "backend_vm_ips" {
  description = "백엔드 VM의 사설 IP 목록"
  type        = list(string)
}



• AGW 모듈 출력 - modules/agw/outputs.tf

output "public_ip_address" {
  description = "Application Gateway의 공용 IP 주소"
  value       = azurerm_public_ip.agw_pip.ip_address
}

output "backend_pool_ids" {
  description = "Application Gateway 백엔드 풀 ID"
  value       = azurerm_application_gateway.agw.backend_address_pool[*].id
}



• 보안 모듈 - modules/security/main.tf

# 기존 NSG 참조
data "azurerm_network_security_group" "nsg" {
  name                = var.nsg_name
  resource_group_name = var.resource_group_name
}

# AGW 관리 트래픽을 허용하는 NSG 규칙
resource "azurerm_network_security_rule" "allow_agw" {
  name                        = "AllowAGWInbound"
  priority                    = 110
  direction                   = "Inbound"
  access                      = "Allow"
  protocol                    = "Tcp"
  source_port_range           = "*"
  destination_port_range      = "65200-65535"
  source_address_prefix       = "GatewayManager"
  destination_address_prefix  = "*"
  resource_group_name         = var.resource_group_name
  network_security_group_name = data.azurerm_network_security_group.nsg.name
}

# HTTP 트래픽을 허용하는 NSG 규칙
resource "azurerm_network_security_rule" "allow_http" {
  name                        = "AllowHTTPInbound"
  priority                    = 120
  direction                   = "Inbound"
  access                      = "Allow"
  protocol                    = "Tcp"
  source_port_range           = "*"
  destination_port_range      = "80"
  source_address_prefix       = "Internet"
  destination_address_prefix  = var.agw_public_ip
  resource_group_name         = var.resource_group_name
  network_security_group_name = data.azurerm_network_security_group.nsg.name
}



• 보안 모듈 변수 - modules/security/variables.tf

variable "resource_group_name" {
  description = "리소스 그룹 이름"
  type        = string
}

variable "nsg_name" {
  description = "기존 NSG 이름"
  type        = string
}

variable "agw_public_ip" {
  description = "Application Gateway의 공용 IP 주소"
  type        = string
}



• 보안 모듈 출력 - modules/security/outputs.tf

없음







VM 리소스 생성

1. 초기화

terraform init



2. 계획 확인

terraform plan



3. 리소스 생성

terraform apply







VM 리소스 확인

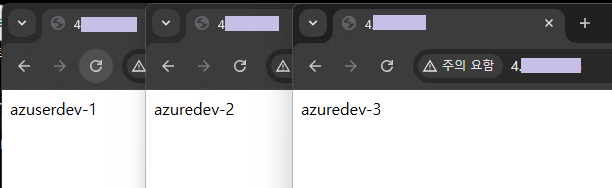

접속 테스트
