[Azure] Terraform - 다수의 VM 생성 및 LB 연동

Terraform 코드를 사용하여 다수의 리눅스 VM 생성 및 LB 연동

리소스 그룹 - azuredev-rg (생성되어 있는 그룹 사용)
VNET 이름 - azuredev-vnet (신규 생성)
SUBNET 이름 - azuredev-subnet (신규 생성)
공인 IP - azuredev1-pip (신규 생성)
VM 이름 - azuredev1 (신규 생성)
SSH 접근은 사용자 계정 azuser로 패스워드 인증 사용
LB 이름 - azuredev-lb (신규 생성)
LB 공인 IP - azuredev-lb-pip (신규 생성)

추가적으로 SSH 및 80 포트 접속을 위한 NSG 구성 및 포트 설정이 필요(NSG 이름 - azuredev-nsg) -> 수동 구성

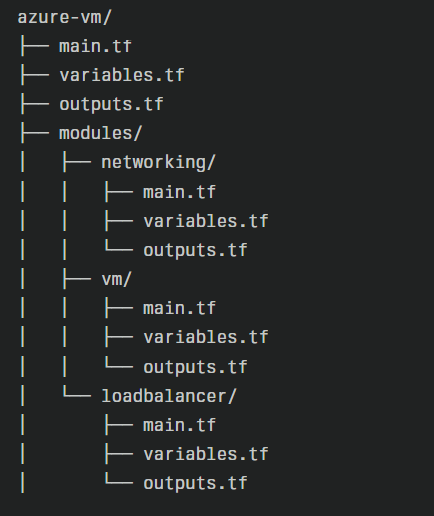

디렉토리 구조

각 파일의 내용

메인 구성 - main.tf

terraform {
  required_providers {
    azurerm = {
      source = "hashicorp/azurerm"
      version = "4.4.0"
    }
  }
}

variable "subscription_id" {}
variable "client_id" {}
variable "client_secret" {}
variable "tenant_id" {}


provider "azurerm" {
  # Configuration options
  features {}

  subscription_id = var.subscription_id
  client_id       = var.client_id
  client_secret   = var.client_secret
  tenant_id       = var.tenant_id

}

# 리소스 그룹 신규 구성 시
# resource "azurerm_resource_group" "rg" {
#   location = var.location
#   name     = "azuredev-rg"
# }

# 기존 리소스 그룹 사용 시
data "azurerm_resource_group" "rg" {
   name     = "azuredev-rg"
 }

module "networking" {
  source              = "./modules/networking"
  resource_group_name = data.azurerm_resource_group.rg.name
  location            = data.azurerm_resource_group.rg.location
  vnet_name           = "azuredev-vnet"
  subnet_name         = "azuredev-subnet"
}

module "loadbalancer" {
  source              = "./modules/loadbalancer"
  resource_group_name = data.azurerm_resource_group.rg.name
  location            = data.azurerm_resource_group.rg.location
  lb_name             = "azuredev-lb"
  subnet_id           = module.networking.subnet_id
}

module "vm" {
  count               = 3
  source              = "./modules/vm"
  resource_group_name = data.azurerm_resource_group.rg.name
  location            = data.azurerm_resource_group.rg.location
  subnet_id           = module.networking.subnet_id
  vm_name             = "azuredev-${count.index + 1}"
  admin_username      = "azuser"
  admin_password      = var.admin_password
  lb_backend_pool_id  = module.loadbalancer.backend_pool_id
}

변수 - variables.tf

variable "admin_password" {
  description = "Password for the admin user"
  type        = string
}

출력 - outputs.tf

output "vm_public_ips" {
  value = module.vm[*].public_ip_address
}

output "lb_public_ip" {
  value = module.loadbalancer.public_ip_address
}

네트워킹 모듈 - modules/networking/main.tf

resource "azurerm_virtual_network" "vnet" {
  name                = var.vnet_name
  address_space       = ["10.0.0.0/16"]
  location            = var.location
  resource_group_name = var.resource_group_name
}

resource "azurerm_subnet" "subnet" {
  name                 = var.subnet_name
  resource_group_name  = var.resource_group_name
  virtual_network_name = azurerm_virtual_network.vnet.name
  address_prefixes     = ["10.0.101.0/24"]
}

네트워킹 모듈 변수 - modules/networking/variables.tf

variable "resource_group_name" {
  description = "Name of the resource group"
  type        = string
}

variable "location" {
  description = "Azure region"
  type        = string
}

variable "vnet_name" {
  description = "Name of the virtual network"
  type        = string
}

variable "subnet_name" {
  description = "Name of the subnet"
  type        = string
}

네트워킹 모듈 출력 - modules/networking/outputs.tf

output "subnet_id" {
  value = azurerm_subnet.subnet.id
}

로드밸런스 모듈 - modules/loadbalancer/main.tf

resource "azurerm_public_ip" "lb_public_ip" {
  name                = "${var.lb_name}-pip"
  location            = var.location
  resource_group_name = var.resource_group_name
  allocation_method   = "Static"
  sku                 = "Standard"
}

resource "azurerm_lb" "lb" {
  name                = var.lb_name
  location            = var.location
  resource_group_name = var.resource_group_name
  sku                 = "Standard"

  frontend_ip_configuration {
    name                 = "PublicIPAddress"
    public_ip_address_id = azurerm_public_ip.lb_public_ip.id
  }
}

resource "azurerm_lb_backend_address_pool" "backend_pool" {
  loadbalancer_id = azurerm_lb.lb.id
  name            = "BackEndAddressPool"
}

resource "azurerm_lb_probe" "probe" {
  loadbalancer_id = azurerm_lb.lb.id
  name            = "http-probe"
  port            = 80
}

resource "azurerm_lb_rule" "rule" {
  loadbalancer_id                = azurerm_lb.lb.id
  name                           = "http"
  protocol                       = "Tcp"
  frontend_port                  = 80
  backend_port                   = 80
  frontend_ip_configuration_name = "PublicIPAddress"
  backend_address_pool_ids       = [azurerm_lb_backend_address_pool.backend_pool.id]
  probe_id                       = azurerm_lb_probe.probe.id
}

로드밸런스 모듈 변수 - modules/loadbalancer/variables.tf

variable "resource_group_name" {
  description = "Name of the resource group"
  type        = string
}

variable "location" {
  description = "Azure region"
  type        = string
}

variable "lb_name" {
  description = "Name of the load balancer"
  type        = string
}

variable "subnet_id" {
  description = "ID of the subnet"
  type        = string
}

로드밸런스 모듈 출력 - modules/loadbalancer/outputs.tf

output "backend_pool_id" {
  value = azurerm_lb_backend_address_pool.backend_pool.id
}

output "public_ip_address" {
  value = azurerm_public_ip.lb_public_ip.ip_address
}

VM 모듈 - modules/vm/main.tf

resource "azurerm_public_ip" "vm_public_ip" {
  name                = "${var.vm_name}-pip"
  location            = var.location
  resource_group_name = var.resource_group_name
  allocation_method   = "Static"
  sku                 = "Standard"
}

resource "azurerm_network_interface" "nic" {
  name                = "${var.vm_name}-nic"
  location            = var.location
  resource_group_name = var.resource_group_name

  ip_configuration {
    name                          = "internal"
    subnet_id                     = var.subnet_id
    private_ip_address_allocation = "Dynamic"
    public_ip_address_id          = azurerm_public_ip.vm_public_ip.id
  }
}

resource "azurerm_linux_virtual_machine" "vm" {
  name                = var.vm_name
  resource_group_name = var.resource_group_name
  location            = var.location
  size                = "Standard_B1s"
  admin_username      = var.admin_username
  admin_password      = var.admin_password
  disable_password_authentication = false
  network_interface_ids = [
    azurerm_network_interface.nic.id,
  ]

  os_disk {
    caching              = "ReadWrite"
    storage_account_type = "Standard_LRS"
  }

  source_image_reference {
    publisher = "Canonical"
    offer     = "ubuntu-24_04-lts"
    sku       = "server"
    version   = "latest"
  }
}

resource "azurerm_network_interface_backend_address_pool_association" "example" {
  network_interface_id    = azurerm_network_interface.nic.id
  ip_configuration_name   = "internal"
  backend_address_pool_id = var.lb_backend_pool_id
}

VM 모듈 변수 - modules/vm/variables.tf

variable "resource_group_name" {
  description = "Name of the resource group"
  type        = string
}

variable "location" {
  description = "Azure region"
  type        = string
}

variable "subnet_id" {
  description = "ID of the subnet"
  type        = string
}

variable "vm_name" {
  description = "Name of the virtual machine"
  type        = string
}

variable "admin_username" {
  description = "Admin username"
  type        = string
}

variable "admin_password" {
  description = "Admin password"
  type        = string
}

variable "lb_backend_pool_id" {
  description = "ID of the load balancer backend pool"
  type        = string
}

VM 모듈 출력 - modules/vm/outputs.tf

output "public_ip_address" {
  value = azurerm_public_ip.vm_public_ip.ip_address
}

VM 리소스 생성

1. 초기화

terraform init

2. 계획 확인

plan 실행 시 azuser 계정이 사용할 패스워드(Password123!)를 함께 등록

terraform plan -var="admin_password=Password123!"

3. 리소스 생성

apply 실행 시 azuser 계정이 사용할 패스워드 (Password123!)를 함께 등록

terraform apply -var="admin_password=Password123!"

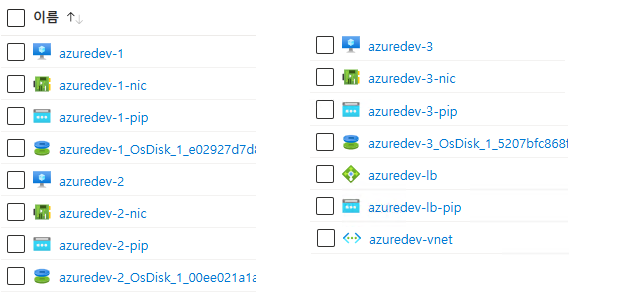

VM 리소스 확인

VM 접속 확인

접속 테스트

1. apache2 설치

2. 외부 접근을 위한 NSG 설정

100번 - SSH 접근을 위한 포트 오픈
110번 - 웹 페이지 접근을 위한 포트 오픈 (LB 공인 IP)
120번 - 개별 VM HTTP 포트 오픈 (VM 사설 IP)
- "외부 -> LB -> VM" 통신의 경우 LB IP 뿐만 아니라 VM IP도 오픈이 필요함

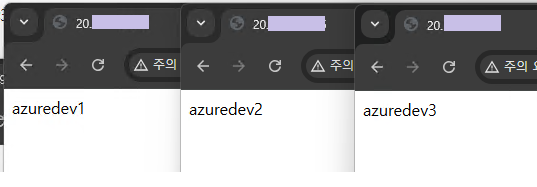

3. LB 접속 테스트

"외부 -> LB -> VM" 통신의 경우 LB IP 뿐만 아니라 VM IP도 오픈이 필요한 이유

참고: https://adityagarg94.medium.com/azure-loadbalancer-fundamentals-how-to-use-nsgs-with-azure-classic-loadbalancer-2-3-1ea57eec2bd9

Azure Loadbalancer Fundamentals, How to use NSGs with Azure Classic Loadbalancer?(2/3)

This blog is a continuation of my first article here:

adityagarg94.medium.com
