[Azure] Azure VM vCPU 사용량 알람 설정

Azure 특정 sku에 대한 quota 부족으로 신규 vm 생성 작업 실패가 발생하여 vm 사용량이 80% 이상이면 팀즈를 통해 알람이 오도록 설정.

Quotas Alert을 Teams로 수신

Managed Identity 생성
Action Group 생성
Quotas Alert 설정
Logic apps 설정
Action Group Alert URL 수정

Managed Identity 생성

Managed Identities 검색 -> Create 클릭

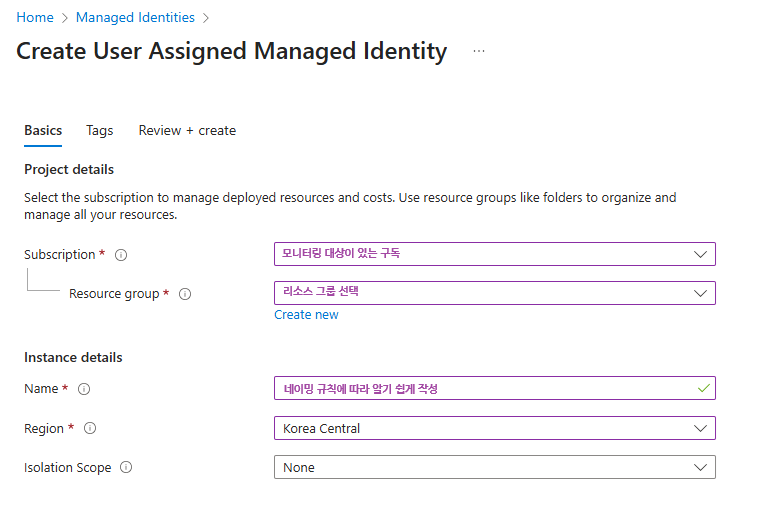

Managed Identity 정보 입력
- Subscription - 모니터링 VM이 있는 구독 선택
- Resource group, Name, Region은 적당히 선택하고, 나머지는 기본 값 사용

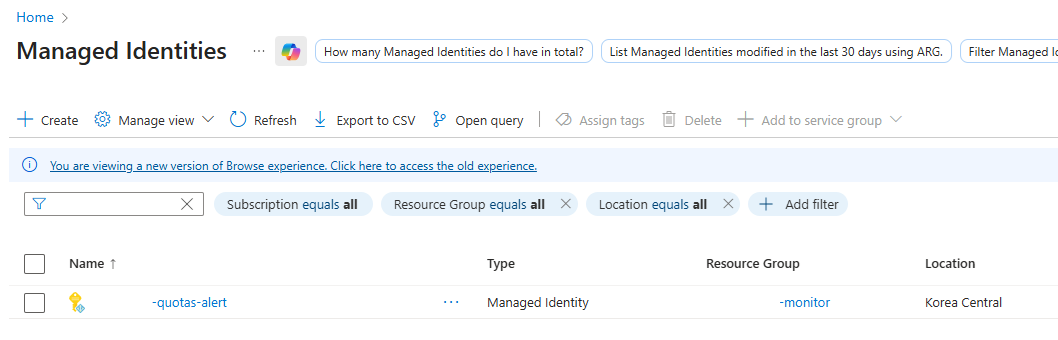

생성 확인

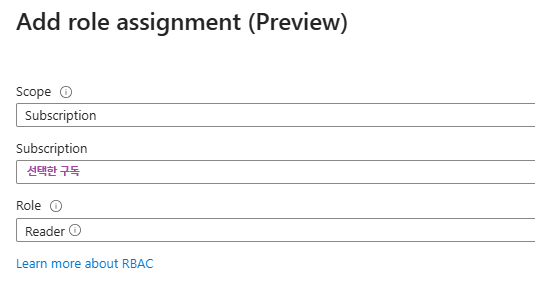

생성 한 Managed Identity에 들어가서 Azure role assignments 선택 후 add role assignmemt (Preview) 클릭

> Scope - Subscription 선택
> Subscription - Quotas 추이를 모니터링할 대상 리소스가 있는 구독 선택
> Role - Reader 선택

설정 확인

Action Group 생성

Monitor 접속 후 Alerts 클릭

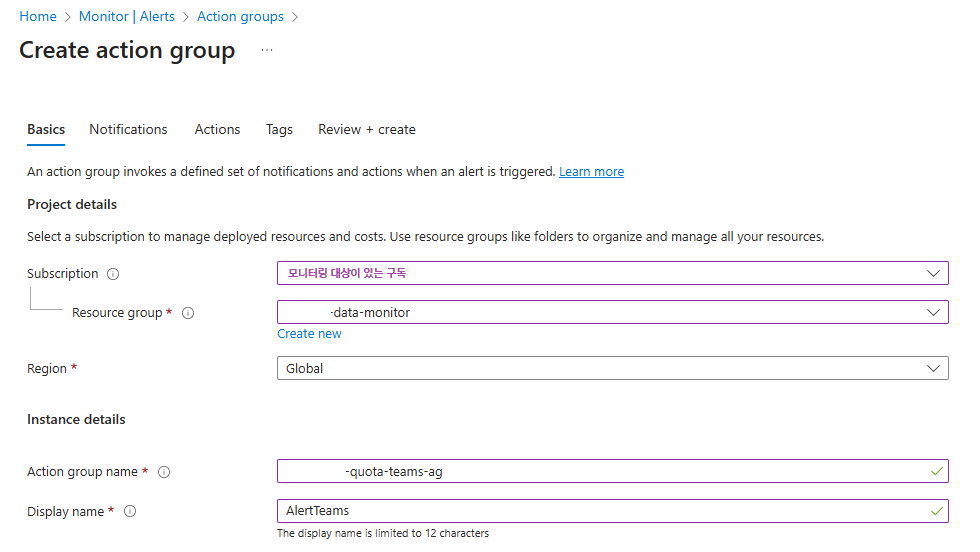

Action groups 선택 후 Create 클릭

Basic 정보 입력

Notifications 넘어가고

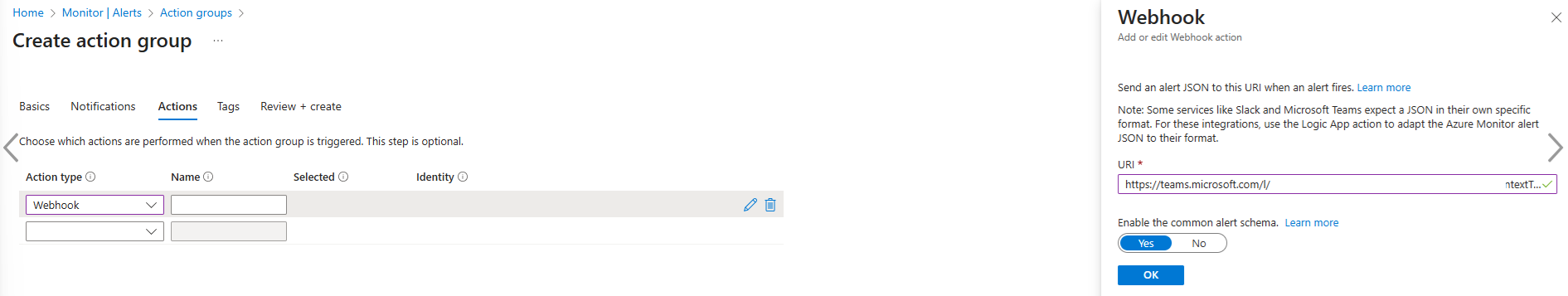

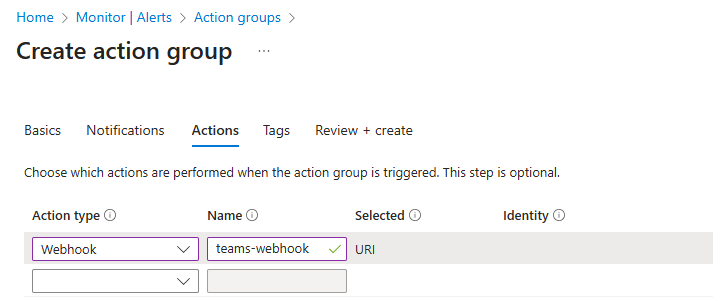

Actions 정보 입력
> Action type - Webhock
> URL - Teams web hook URL -> 이 주소는 마지막에 logic apps 주소로 변경 됨
> Enable the common alert schema - Yes

OK 클릭 후 Name은 적당히 입력

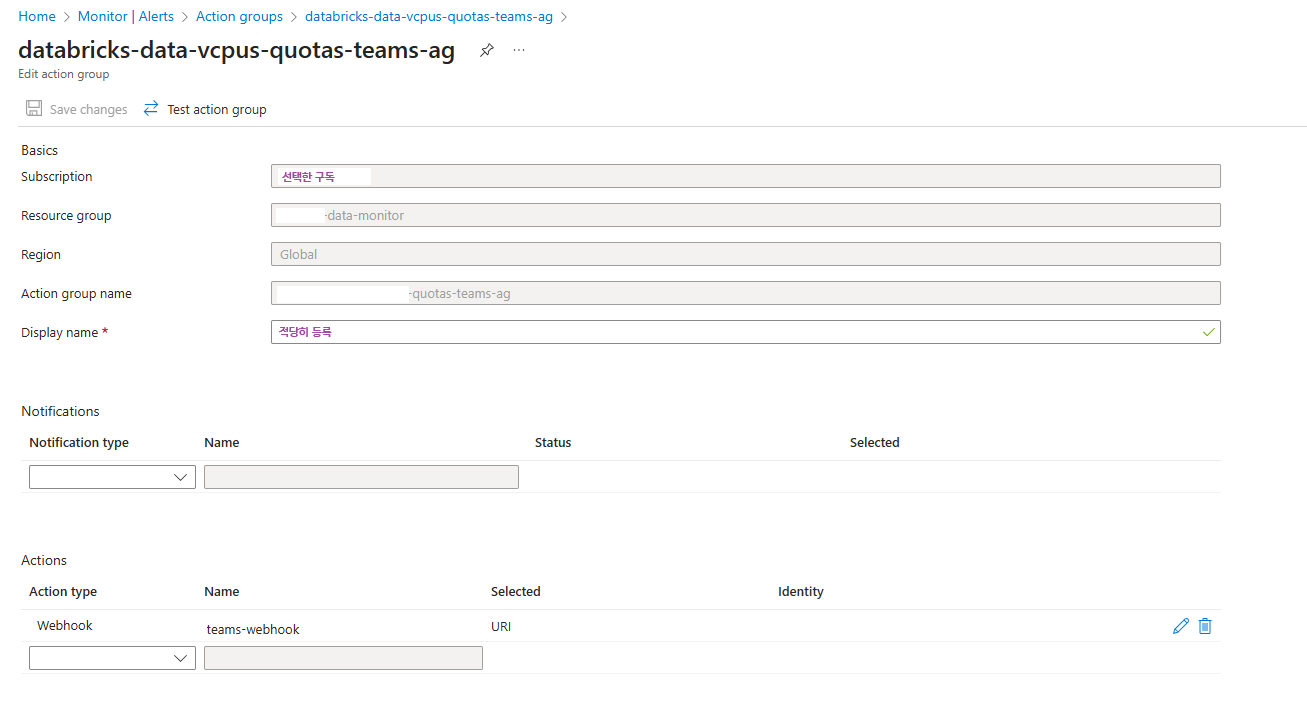

생성 된 Action groups 확인

Quotas Alert 설정

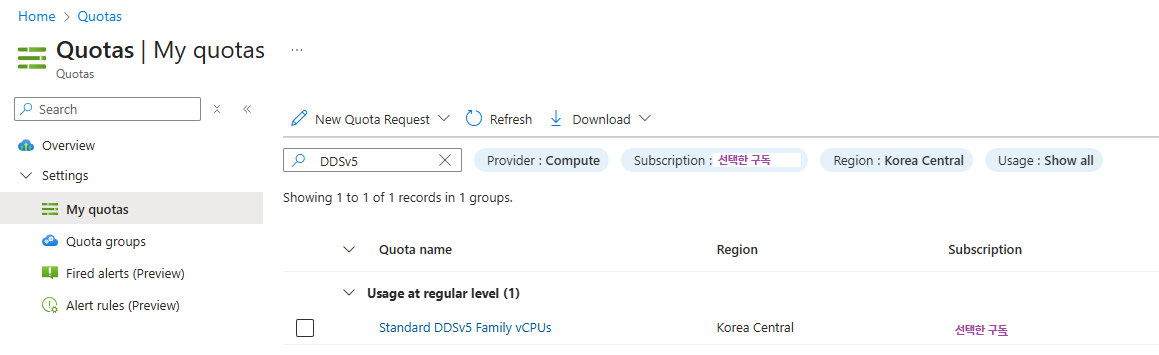

Quotas 접속 후 My quotas 클릭

필터에서 Quotas를 모니터링 할 대상 VM 리소스가 있는 Subscription과 region을 선택

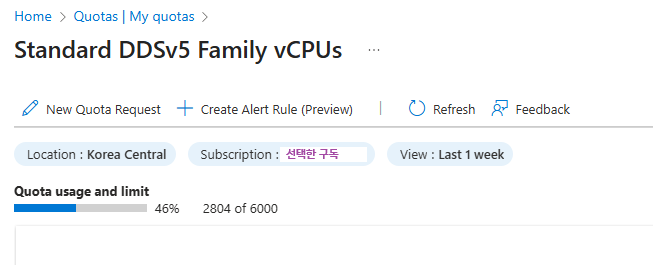

알람을 설정할 VM SKU Family 검색 후 이름(Standard DDSv5 Family vCPUs)을 클릭

Create Alert Rule (Preview) 클릭

> Alert rule name - 적당히 입력
> Alert me when the usage % reaches: - 알람이 발생할 % 시점 입력
> Severity - 알람의 중요도에 따라 설정
> Frequency of evaluation - 5분으로 설정
> Resource group - 적당히 선택
> Managed Identity - 앞에서 생성한 MI 지정

Use an existing action group 선택 후 앞에서 생선한 Action Group을 지정

Logic apps 설정

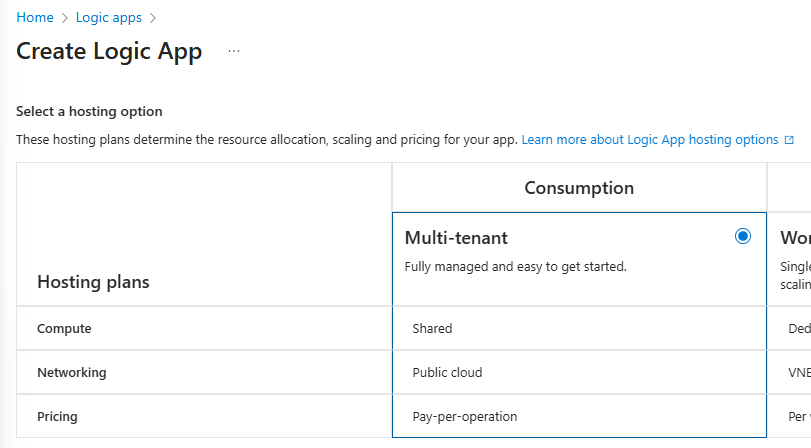

Logic apps 접속 후 Create 클릭

사용량이 많지 않아 Multi-tenant 선택

기본값 입력(적당히~)

설정 완료

생성 된 Logic apps 이름 클릭 후 Logic app designer 선택

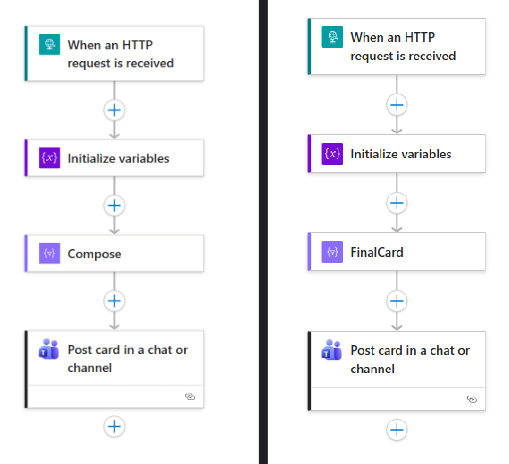

Logic app designer 구성

Add a trigger 클릭 후 When an HTTP request is received 검색 및 추가

아래쪽 + 누룬 후 Add an action 클릭 → Initialize variables 검색 후 추가
Initialize variables 아래쪽 + 누룬 후 Add an action 클릭 → Compose 검색 후 추가 (Compose 이름 변경 - FinalCard)
Compose 아래쪽 + 누룬 후 Add an action 클릭 → Post card in a chat or channel 검색 후 추가

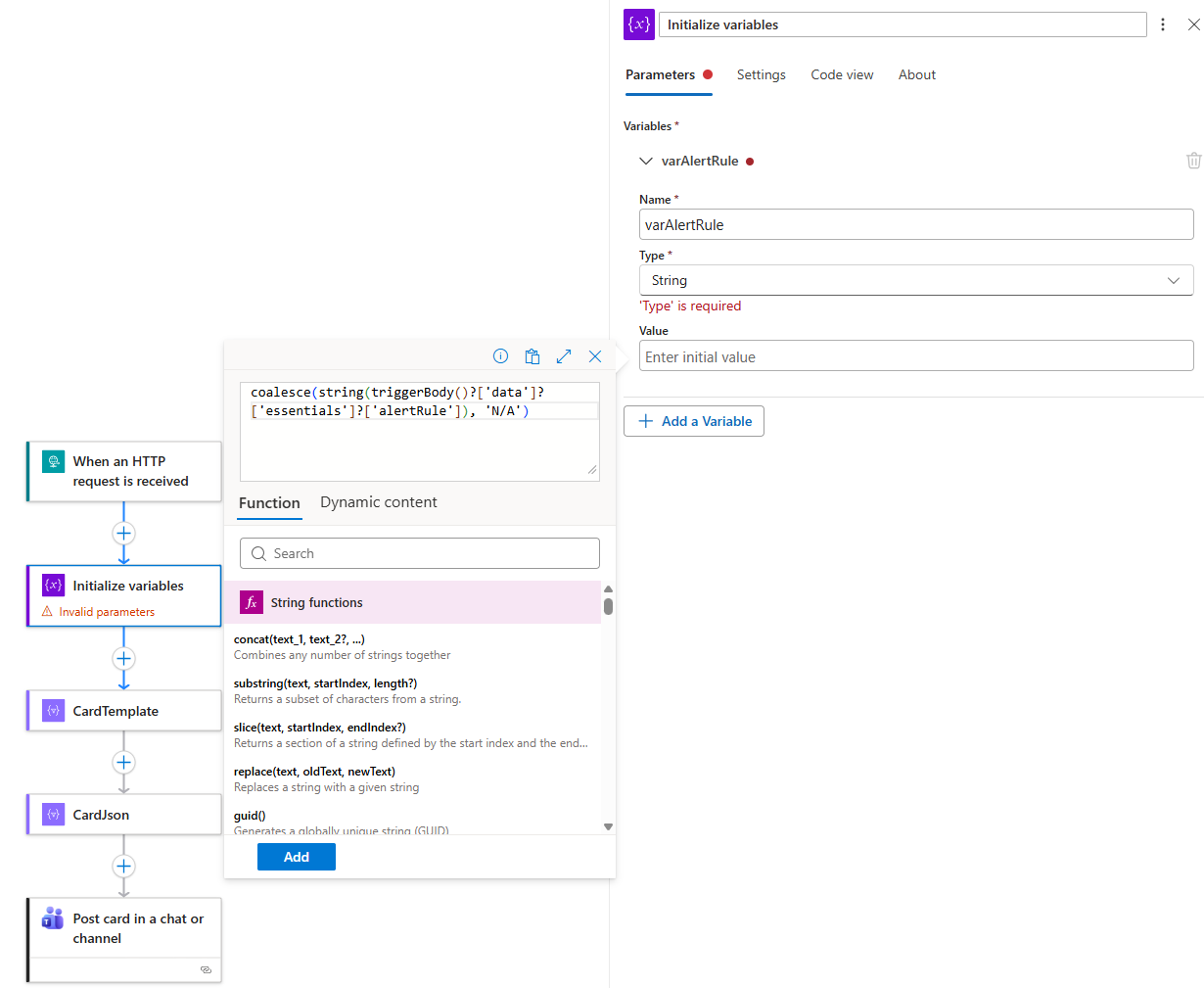

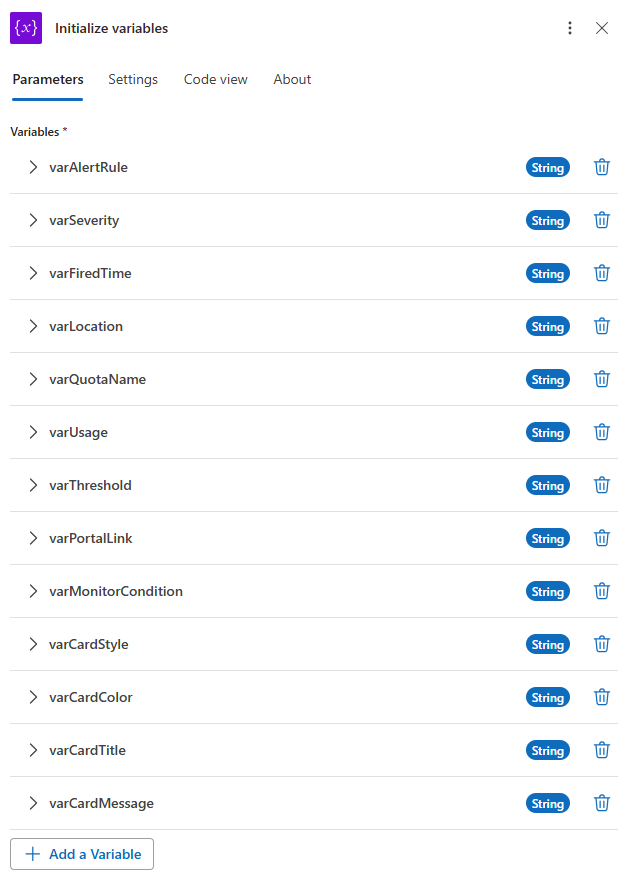

Initialize variables 변수 등록

Type은 String, Value는 함수로 등록

> varAlertRule  - coalesce(string(triggerBody()?['data']?['essentials']?['alertRule']), 'N/A')
> varSeverity  -  coalesce(string(triggerBody()?['data']?['essentials']?['severity']), 'N/A')
> varFiredTime  -  if(empty(triggerBody()?['data']?['essentials']?['firedDateTime']), 'N/A', formatDateTime(convertTimeZone(triggerBody()?['data']?['essentials']?['firedDateTime'], 'UTC', 'Korea Standard Time'), 'yyyy-MM-dd HH:mm:ss'))
> varLocation  -  if(empty(triggerBody()?['data']?['alertContext']?['condition']?['allOf']), 'N/A', coalesce(string(first(triggerBody()?['data']?['alertContext']?['condition']?['allOf'])?['dimensions']?[0]?['value']), 'N/A'))
> varQuotaName  -  if(empty(triggerBody()?['data']?['alertContext']?['condition']?['allOf']), 'N/A', coalesce(string(first(triggerBody()?['data']?['alertContext']?['condition']?['allOf'])?['dimensions']?[1]?['value']), 'N/A'))
> varUsage  -  if(empty(triggerBody()?['data']?['alertContext']?['condition']?['allOf']), 'N/A', if(equals(string(coalesce(first(triggerBody()?['data']?['alertContext']?['condition']?['allOf'])?['metricValue'], '')), ''), 'N/A', concat(string(first(triggerBody()?['data']?['alertContext']?['condition']?['allOf'])?['metricValue']), '%')))
> varThreshold  -  if(empty(triggerBody()?['data']?['alertContext']?['condition']?['allOf']), 'N/A', if(equals(string(coalesce(first(triggerBody()?['data']?['alertContext']?['condition']?['allOf'])?['threshold'], '')), ''), 'N/A', concat(string(first(triggerBody()?['data']?['alertContext']?['condition']?['allOf'])?['threshold']), '%')))
> varPortalLink  -  coalesce(string(triggerBody()?['data']?['essentials']?['alertPortalLink']), string(triggerBody()?['data']?['essentials']?['investigationLink']), 'https://portal.azure.com')
> varMonitorCondition  -  coalesce(string(triggerBody()?['data']?['essentials']?['monitorCondition']), 'Unknown')
> varCardStyle  -  if(equals(coalesce(triggerBody()?['data']?['essentials']?['monitorCondition'], 'Fired'), 'Resolved'), 'default', 'default')
> varCardColor  -  if(equals(coalesce(triggerBody()?['data']?['essentials']?['monitorCondition'], 'Fired'), 'Resolved'), 'Good', 'Attention')
> varCardTitle  -  if(equals(coalesce(triggerBody()?['data']?['essentials']?['monitorCondition'], 'Fired'), 'Resolved'), '✅ Azure VM Quota Alert - Resolved', '🚨 Azure VM Quota Alert - Fired')
> varCardMessage  -  if(equals(coalesce(triggerBody()?['data']?['essentials']?['monitorCondition'], 'Fired'), 'Resolved'), '✅ 할당량 사용량이 정상 범위로 복구되었습니다.', '⚠️ VM 할당량이 임계치를 초과했습니다. 즉시 확인이 필요합니다.')

등록 완료

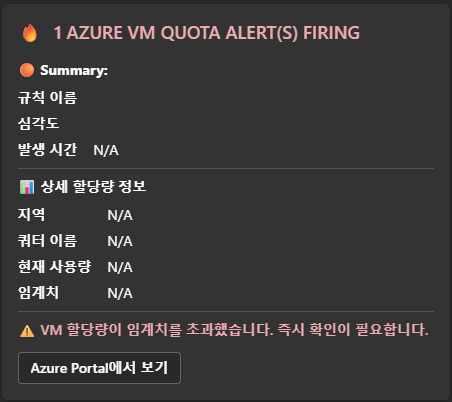

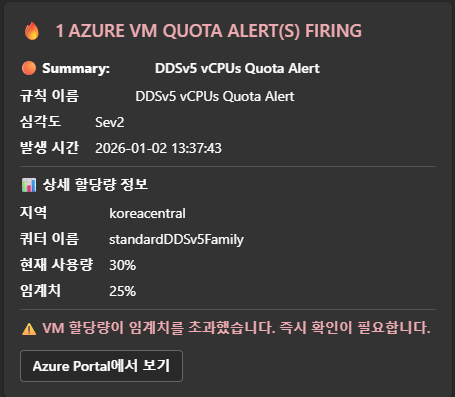

FinalCard 등록

클릭 후 Inputs 에 아래 내용 입력

{
"$schema": "http://adaptivecards.io/schemas/adaptive-card.json",
"type": "AdaptiveCard",
"version": "1.2",
"body": [
{
"type": "Container",
"style": "",
"items": [
{
"type": "ColumnSet",
"columns": [
{
"type": "Column",
"width": "auto",
"items": [
{
"type": "TextBlock",
"text": "",
"size": "Large"
}
]
},
{
"type": "Column",
"width": "stretch",
"items": [
{
"type": "TextBlock",
"text": "",
"weight": "Bolder",
"size": "Large",
"color": "",
"wrap": true
}
]
}
]
}
]
},
{
"type": "TextBlock",
"text": " **Summary:** ",
"wrap": true,
"weight": "Bolder",
"spacing": "Medium"
},
{
"type": "FactSet",
"spacing": "Small",
"facts": [
{
"title": "규칙 이름",
"value": ""
},
{
"title": "심각도",
"value": ""
},
{
"title": "발생 시간",
"value": ""
}
]
},
{
"type": "TextBlock",
"text": "📊 **상세 할당량 정보**",
"weight": "Bolder",
"spacing": "Medium",
"separator": true,
"wrap": true
},
{
"type": "FactSet",
"spacing": "Small",
"facts": [
{
"title": "지역",
"value": ""
},
{
"title": "쿼터 이름",
"value": ""
},
{
"title": "현재 사용량",
"value": ""
},
{
"title": "임계치",
"value": ""
}
]
},
{
"type": "TextBlock",
"text": "",
"wrap": true,
"weight": "Bolder",
"color": "",
"spacing": "Medium",
"separator": true
},
{
"type": "ActionSet",
"actions": [
{
"type": "Action.OpenUrl",
"title": "Azure Portal에서 보기",
"url": ""
}
]
}
]
}

Post card in a chat or channel 등록

클릭 후 Inputs 에 아래 내용을 수식으로 입력

outputs('CardJson')

Save 클릭하여 등록 내용 저장

Action Group Alert URL 수정

Logic apps → Logic app designer 에서 When an HTTP request is received 클릭 후 HTTP URL 복사
Monitor → Alerts → Action groups 이동 후 생성했던 action group 선택 → Edit 클릭
